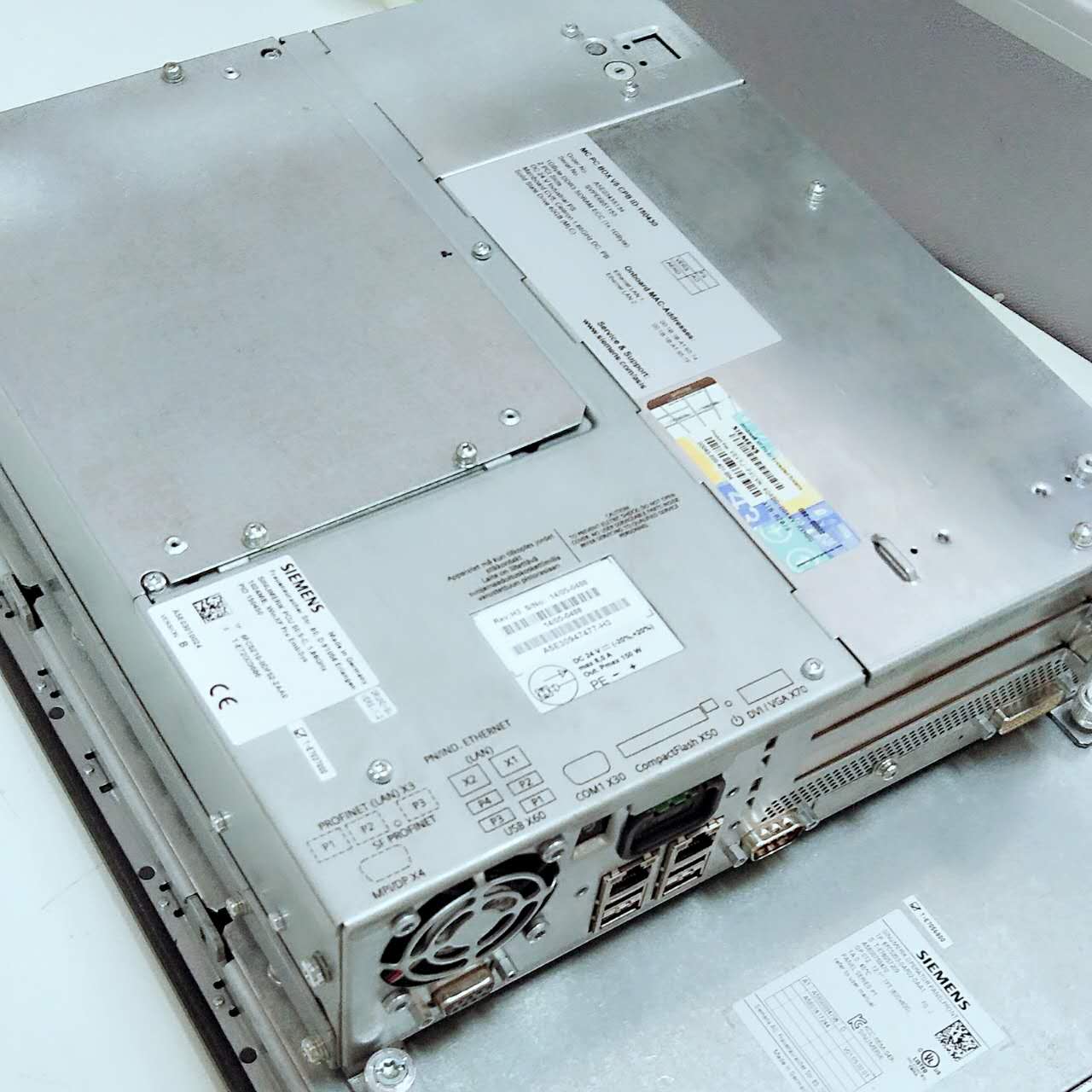

故障现象：pcu50不定时黑屏死机
故障分析：打开pcu50机壳，通电测试各组电源，电压都正常，PG信号输出OK。测试时钟电路，波形输出都正常,手摸南桥芯片温度正常，南桥cmos电路时钟波形正常，测试南桥芯片对地阻抗，没有发现短路，此时根据以上检测情况，基本判定南桥芯片工作正常。
为了快速判断问题，替换cpu芯片与内存条后故障依旧。然后仔细观察主板线路没有发现漏电短路断路现象.用示波器测试内存条与北桥之间相连的地址线与数据线波形与电压情况,发现只有开机瞬间有资料运行，手摸北桥芯片温度比较高，用万用表测量北桥相连引脚电压，发现有几根地址线电压不稳定，根据经验怀疑北桥芯片不良。更换北桥芯片，然后测试pcu50连续工作正常。
注意事项：不要随意换北桥芯片，因为北桥芯片下面涂有很多环氧树脂胶水，搞不好会把PCB线路弄报废，切忌小心。
